ブレッドボード用簡易電源/テスター

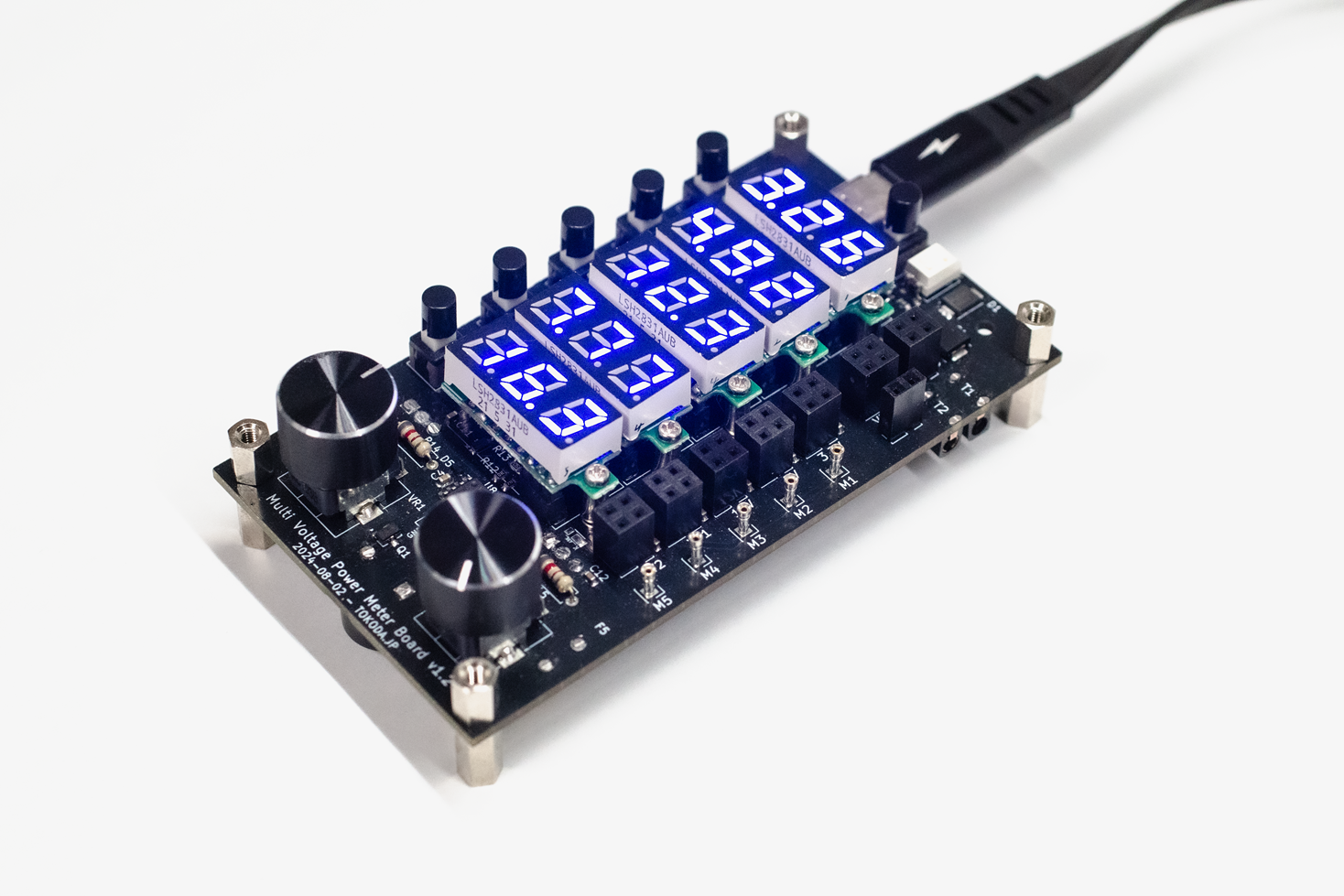

ブレッドボード用に試作・検証用にUSB Type-Cの5ch簡易電源/テスターを自作しました
各chの電源ICはすべて独立構成にして、設計する回路の電源部は本機器の回路をそのままコピーすればOKな作りにしています。

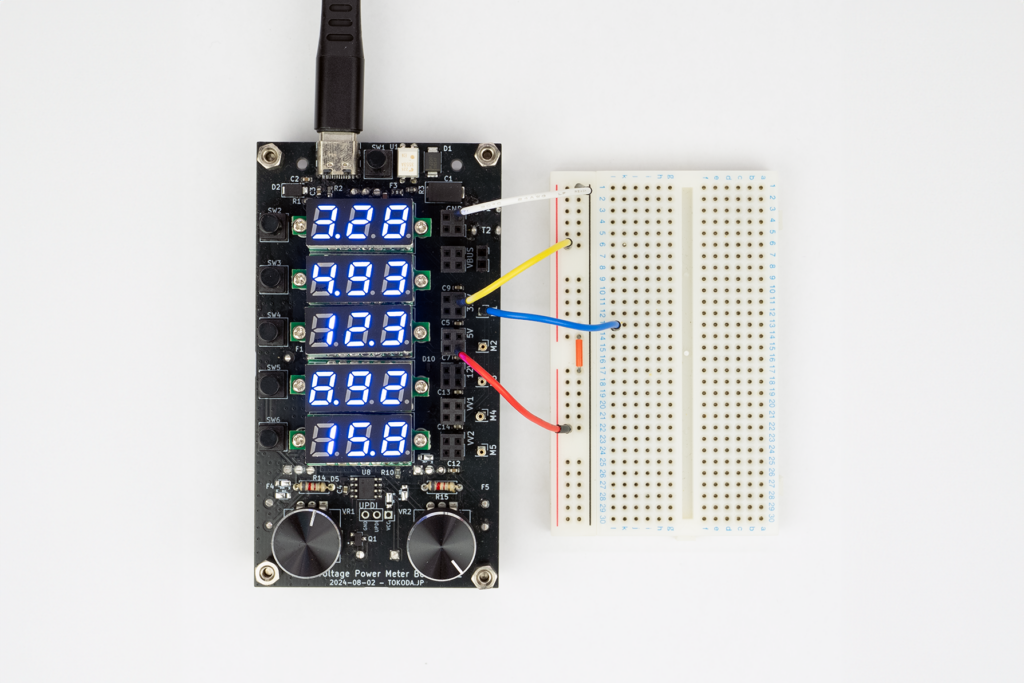

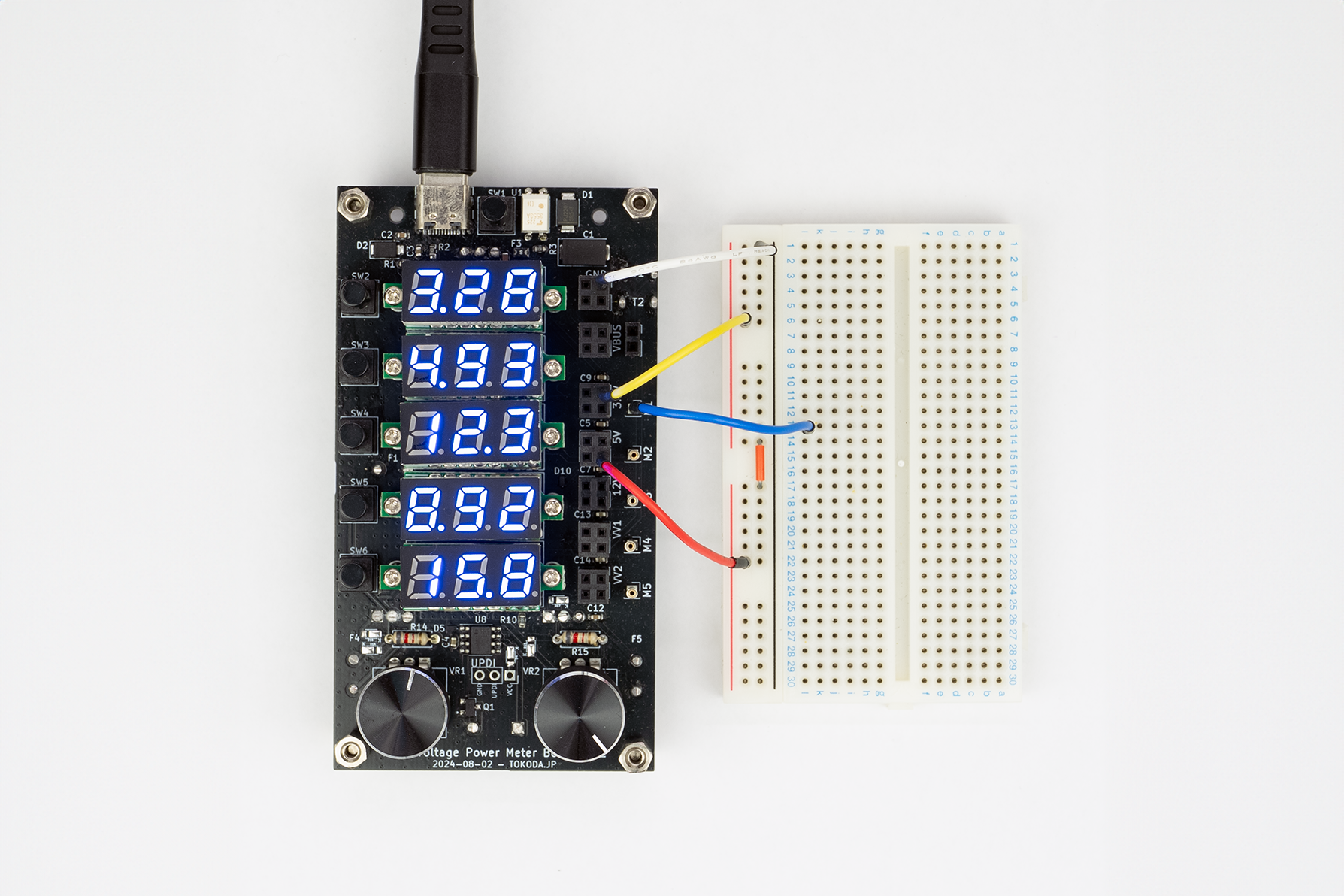

3.3/5/12v固定電圧に加え、1.5~15vの可変電圧を複数同時にピンソケットから取りだせます。
さらに5ch電圧モニタと短絡チェックを一体化して、配線ミスを即検出できるようにしています。

---

スペック

• 電源(5ch)
  • インタフェース: ピンソケット
  • 固定電圧(3ch)
    • 3.3V/1A
    • 5V/1A
    • 12V/1A
  • 可変電圧(2ch)
    • 1.5~15V/1A
  • その他(1ch)
    • USB Type-C Vbus
• テスター(5ch)
  • インタフェース: ピンソケット
• 短絡チェッカー(1ch)
  • インタフェース: ピンソケット/2mmテストジャック
• 保護機能
  • 逆流防止回路
  • 大電流保護回路
• 本体サイズ(H x W x D)：54 x 98 x 30mm
